Descripción

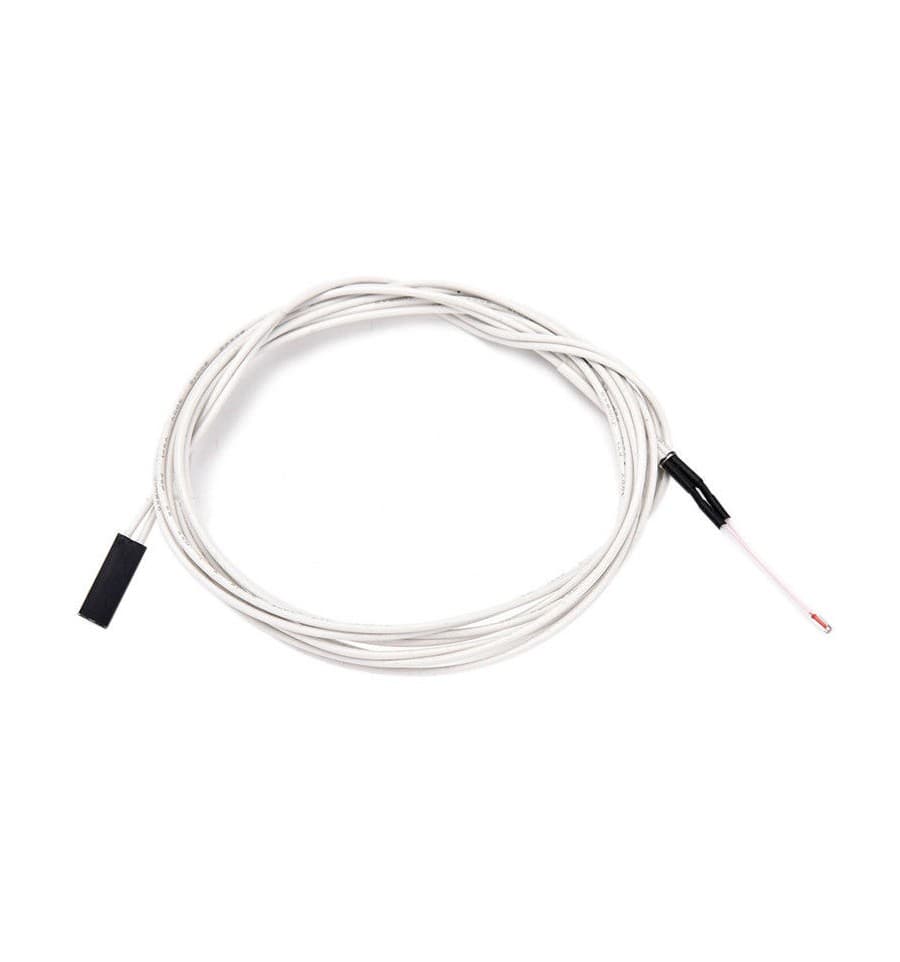

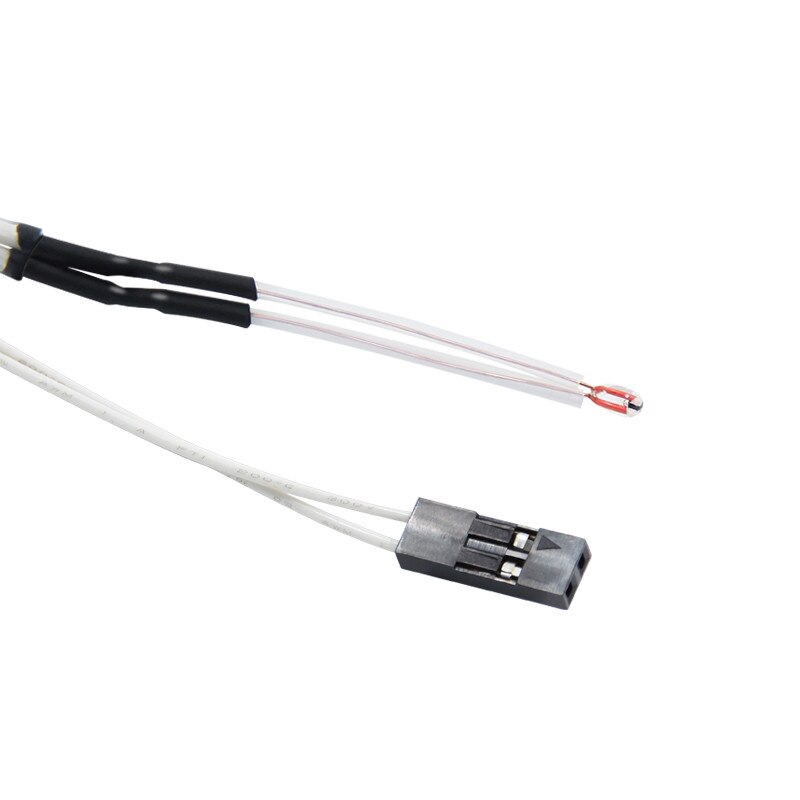

Este transductor resistivo de pequeño tamaño es ideal para medir un amplio rango de temperaturas. Su resistencia disminuye a medida que aumenta la temperatura. Utilizado para medir temperatura de cabezales de impresión 3D y muchas otras aplicaciones más. Viene con un cable forrado de teflón resistente a altas temperatura y un cabezal de vidrio.
El numero 3950 viene de la constante B que se usa en la fórmula para calcular la temperatura absoluta:
R = R 0 x exp ( B ) x (1 / T – 1 / T 0 )
Donde R es la resistencia censada, R0 es la resistencia censada a la temperatura T0 (en Kelvin). Como este sensor tienen una resistencia de 100K a 25C (323K) la formula se puede reducir a:
T = 3950 / ln (R / {100000 xe (-3950 / 323) }) , donde T esta en Kelvin.
En microcontroladores usualmente se usa una tabla precalculada de la formula anterior para quitar la carga de las operaciones matemáticas.
ESPECIFICACIONES TECNICAS
Resistencias a 25C: 100K +- 1%
Constante térmica de tiempo: <=15segundos
Rango de temperaturas: -50 a 260C
