Descripción

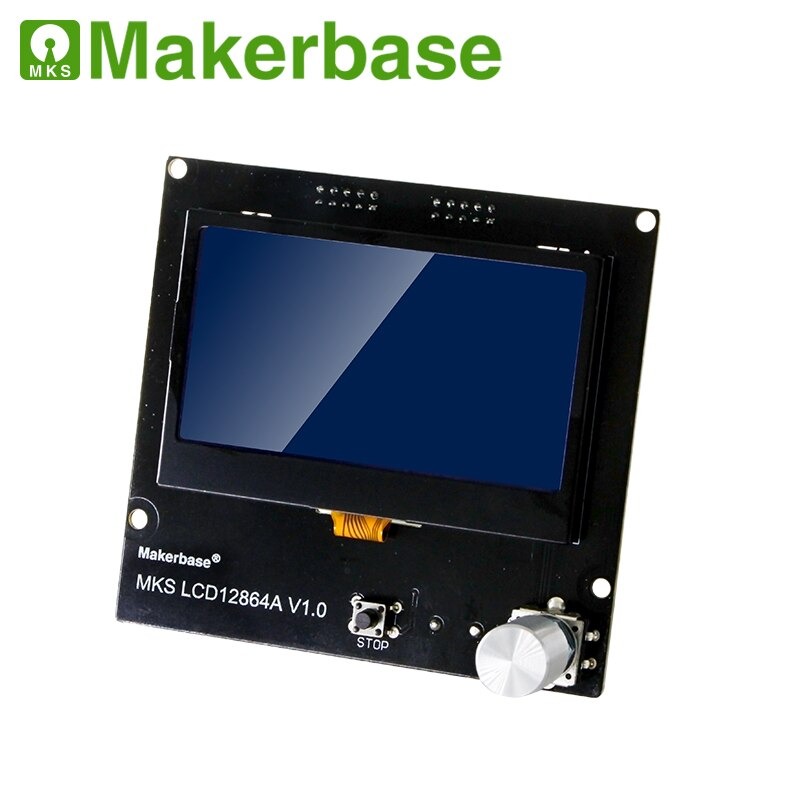

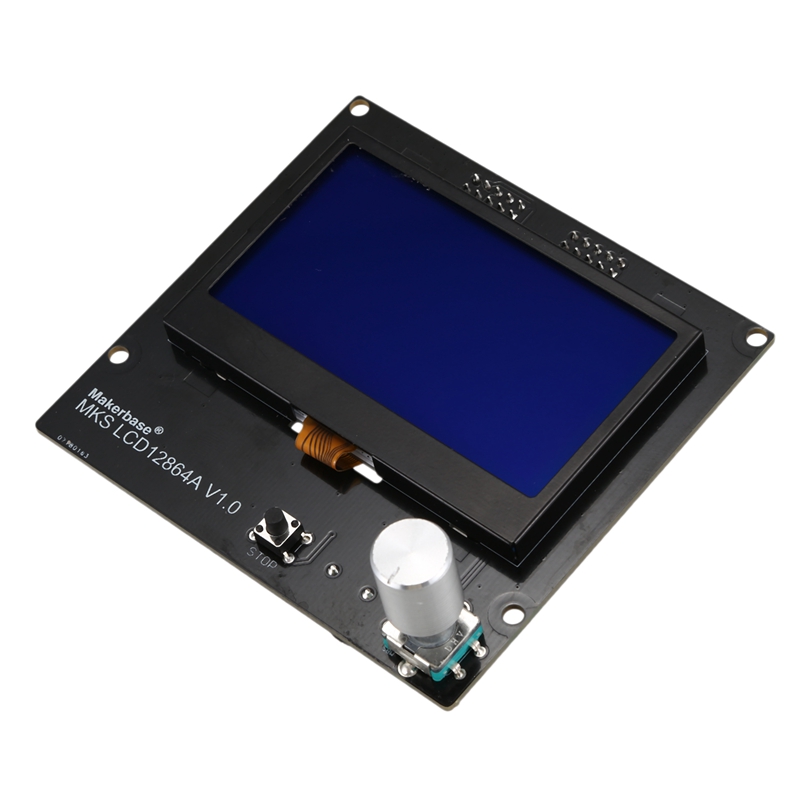

Este controlador inteligente gráfico completo contiene un lector de tarjetas SD, un codificador rotatorio y una pantalla LCD de matriz de puntos de 128 x 64.
RepRapDiscount_Smart_Controller es un diseño similar con una pantalla basada en caracteres de 20x4.
Este tablero de visualización está destinado a proporcionar una solución fácil y sencilla para interactuar con una impresora 3D. Dado que muchas de las placas base de la impresora 3D se basan en el diseño RAMPS, esta placa de visualización es compatible con muchas otras placas base.
Cuando se utiliza una placa RAMPS, el controlador inteligente gráfico completo es fácil de conectar mediante el "adaptador inteligente" que se conecta directamente a un Arduino Mega 2560. El controlador inteligente gráfico completo viene con una pantalla LCD 12864 (128x64).
Dependiendo del proveedor, puede encontrar placas que utilicen un controlador IC ST7920 o un controlador IC ST7565. Las placas que utilizan una pantalla DOG-M128 utilizan un controlador IC ST7565. Las placas más comunes y genéricas utilizan algo de una pantalla LCD 12864 con el ST7920, este es el caso de la mayoría de las placas que se encuentran en las tiendas en línea.
El diseño original admite la interfaz de pantalla paralela de 8 bits y una interfaz de pantalla en serie de 4 bits, sin embargo, todos los firmwares comunes de la impresora E3 solo admiten la interfaz en serie de 4 bits que solo usa un pin para datos, liberando más pines para otros usos. La preferencia del serial se debe principalmente al uso de la [biblioteca U8G](https://github.com/olikraus/u8glib) que implementa el soporte gráfico en estos firmwares.
Esta
placa de visualización es compatible con los firmwares de impresoras 3D más
populares, sin embargo, las diferencias en los controladores LCD utilizados y
otros pueden dictar el nivel de compatibilidad en una determinada combinación
de placa base y firmware de impresora 3D. Ver conexión para más detalles.
